Cos’è MQTT?

Il protocollo MQTT (Message Queuing Telemetry Transport) è nato nel 1999, sviluppato da IBM e Arcom (oggi parte di Eurotech). È stato pensato per fornire una soluzione di messaggistica leggera, adatta a dispositivi con risorse limitate e reti instabili o a bassa larghezza di banda.

Progettato inizialmente per soddisfare le esigenze della monitoraggio remoto degli oleodotti:

• Comunicazioni via satellitari (costose, poca banda).
• Necessario protocollo robusto, semplice, overhead minimo e affidabile anche su reti poco stabili.

Risultato: oggi è il protocollo principale per IoT e applicazioni M2M

Standardizzazione: Nel 2013, IBM ha donato MQTT all’OASIS (Organization for the Advancement of Structured Information Standards).

OASIS ha poi pubblicato lo standard MQTT 3.1.1 nel 2014, che è anche diventato uno standard ISO/IEC (20922) nel 2016.

Si parte direttamente dalla versione 3.1.1?

Si, la versione formalizzata da OASIS, ma esiste la versione 3.1 che è la prima rilasciata pubblicamente.

La precedente versione del protocollo era chiamata MQIsdp (MQ Telemetry Transport Sensor Network Device Protocol), usata internamente da IBM ed Eurotech

Successivamente è stato cambiato in nome di MQTT e standardizzato in 3.1.1

Quindi la versione successiva è la 4 ?

No...ma si

Il byte di versione presente alla connessione di un client MQTT:

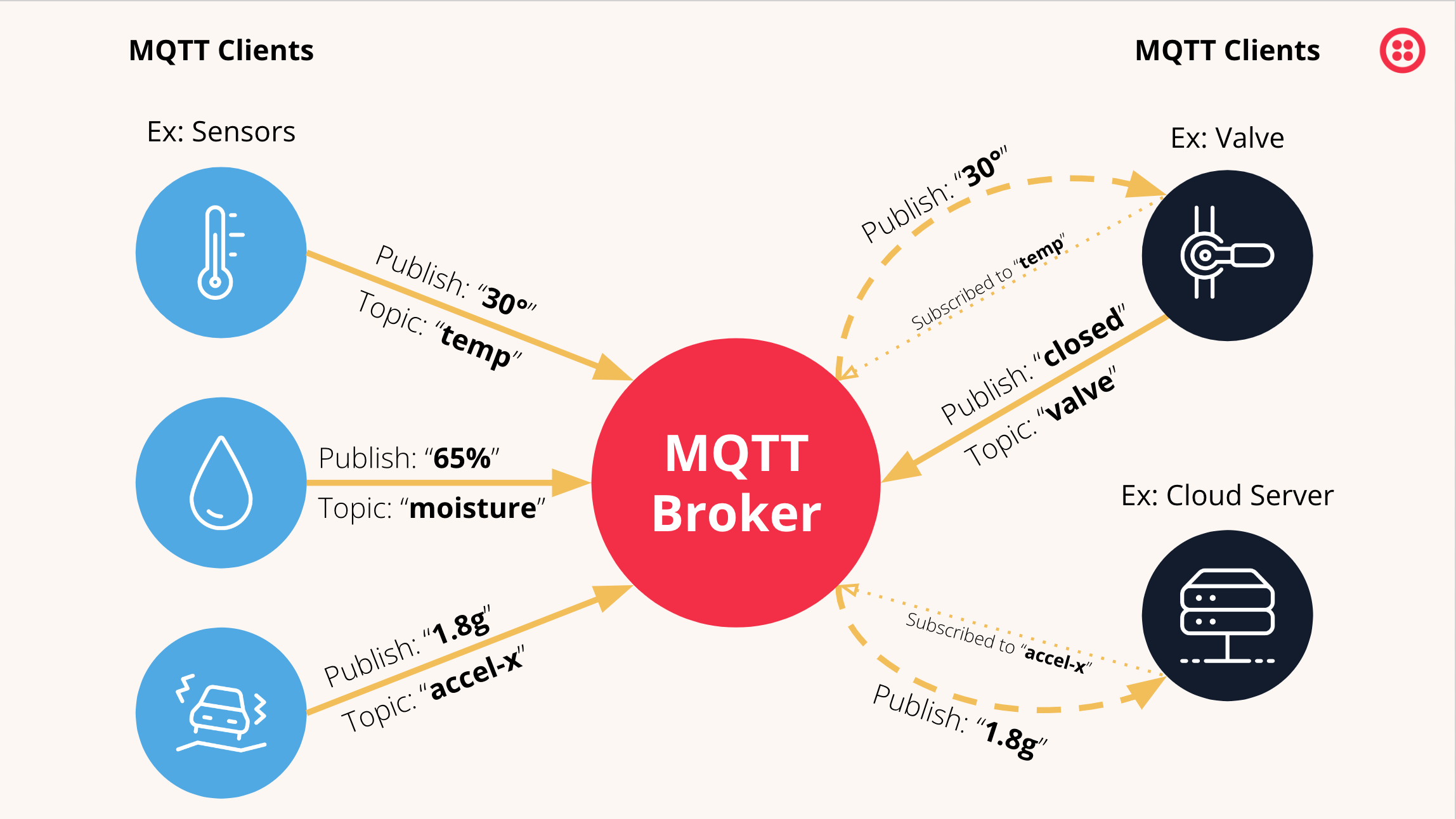

https://www.twilio.com/en-us/blog/what-is-mqtt

• Fixed header, present in all MQTT Control Packets
• Variable header, present in some MQTT Control Packets
• Payload, present in some MQTT Control Packets

Dimensione massima di un pacchetto 256MB

Tipi di pacchetti MQTT

Rappresentano il percorso per la localizzazione del dato, separando il path con il carattere "/"

A differenza di altri protocolli, NON è necessario definirli a priori

È possibile usare qualunque carattere ma se iniziano per $ in genere sono riservati al funzionamento interno dei broker

Sono case sensitive

“/finance” is different from “finance”

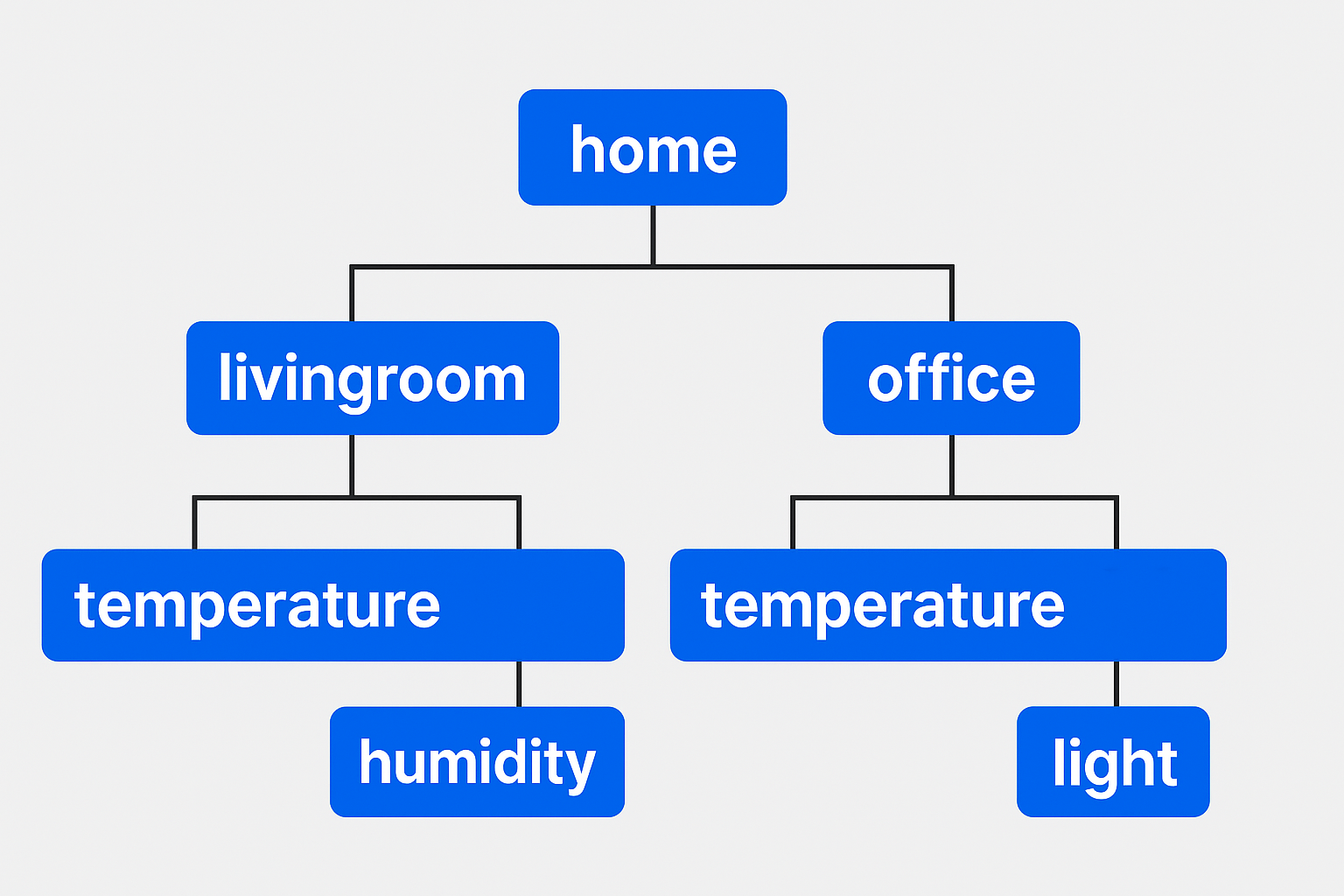

Come strutturarli al meglio:

• Usare una struttura gerarchica chiara
• Nomi dei topic descrittivi
• Separare i topic per area/funzionalità
• Sfruttare la sicurezza e i permessi sui topic
• Stato e controllo separati
• Pianificare per scalabilità

In pubblicazione:

È necesario specificare un topic completo

In sottoscrizione:

È possibile sottoscriversi ad un topic specifico

Usare il carattere + invece che un subpath per indicare che si è interessati a qualunque subpath (Single-level wildcard)

Usare il carattere # per dire che si è interessati a qualunque subpath discendente (Multi-level wildcard)

Topic: Esempi

Topic: Esempi reali

• _model_/_serial_/command/subcommand/v1
• _model_/_serial_/state/subsystem/v1
• _model_/_serial_/telemetry/v1
• _model_/_serial_/config/v1
• _model_/_serial_/config/set

Non è definito nessuno schema per il messaggi scambiati, che possono essere testo o dati binari

IIoT: Industrial IoT

Ci sono altre specifiche che definiscono sia topic che payload come Eclipse Sparkplug o Eclipse Kura

Permettono interoperabilità immediata (plug&play) tra produttori diversi.

Definisce il livello di affidabilità con cui il messaggio viene scambiato

QoS 0: At most once

QoS 1: At least once

QoS 2: Exactly once

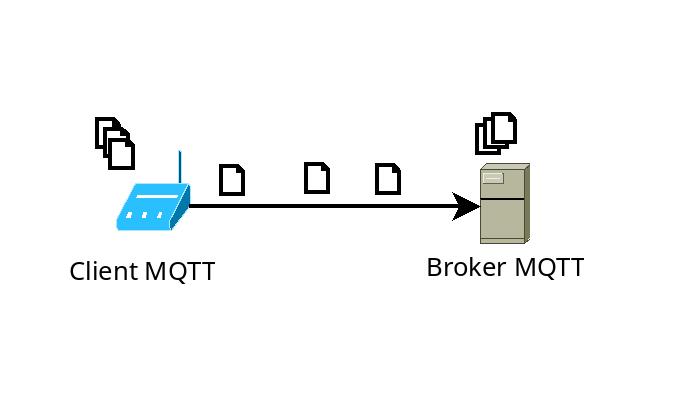

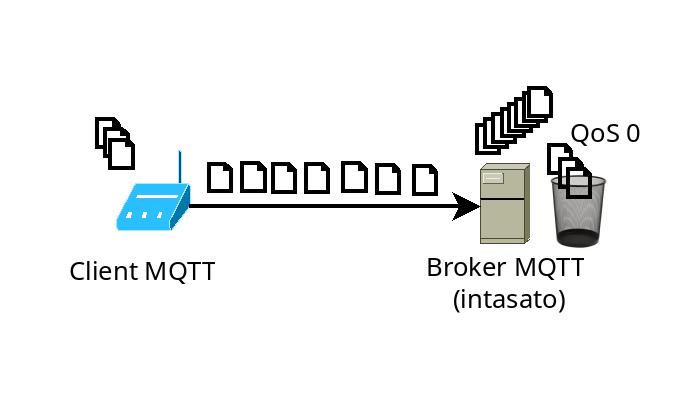

Ha senso usarli quando si abbiato TCP come trasporto?

Si, e non solo per eventi di disconnessione...

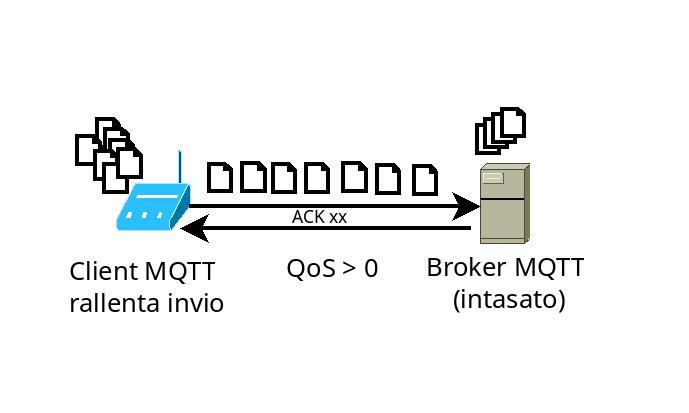

Anche per regolare il flusso di messaggi (backpressure) quando QoS > 0

Attenzione ai sequence diagram ERRATI:

https://www.mathworks.com/help/coder/nvidia/ug/publish-and-subscribe-to-mqtt-messages.html

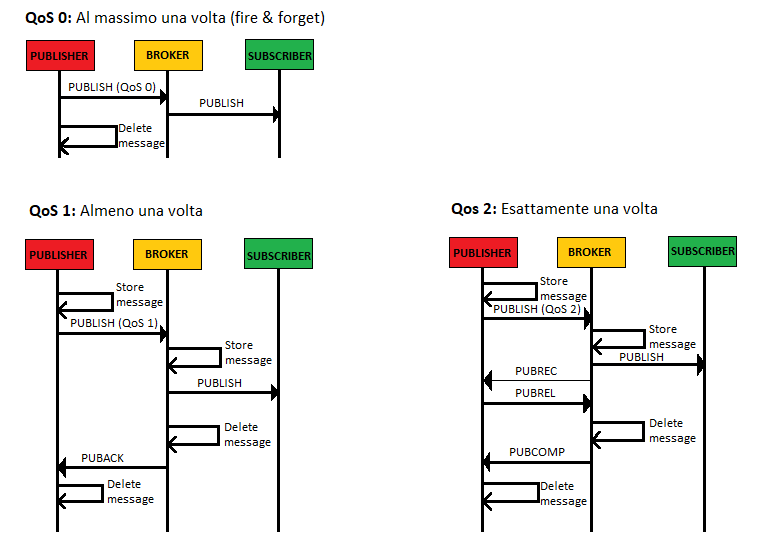

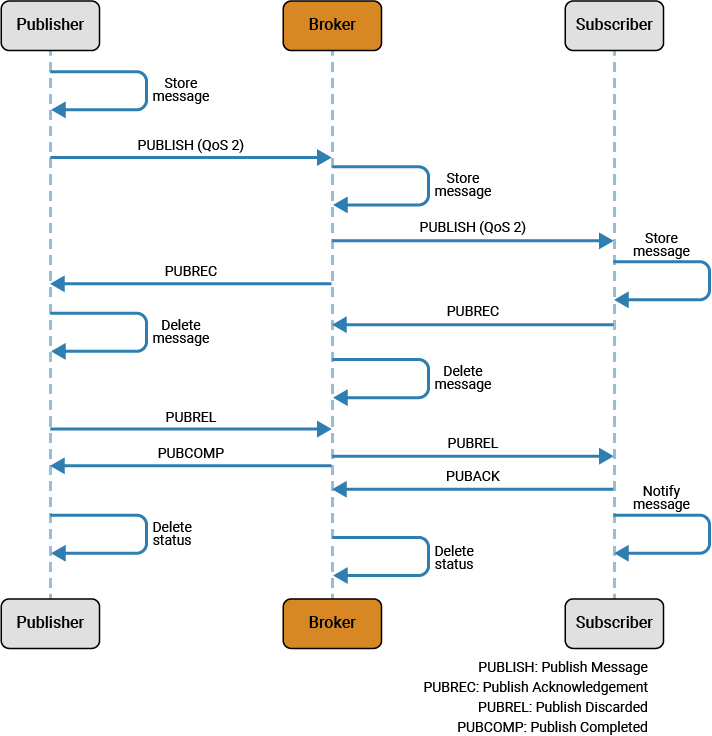

Attenzione ai sequence diagram ERRATI:

https://www.4next.eu/news/livelli-qos/

Il QoS viene stabilito tra il Sender ed il Receiver di volta in volta.

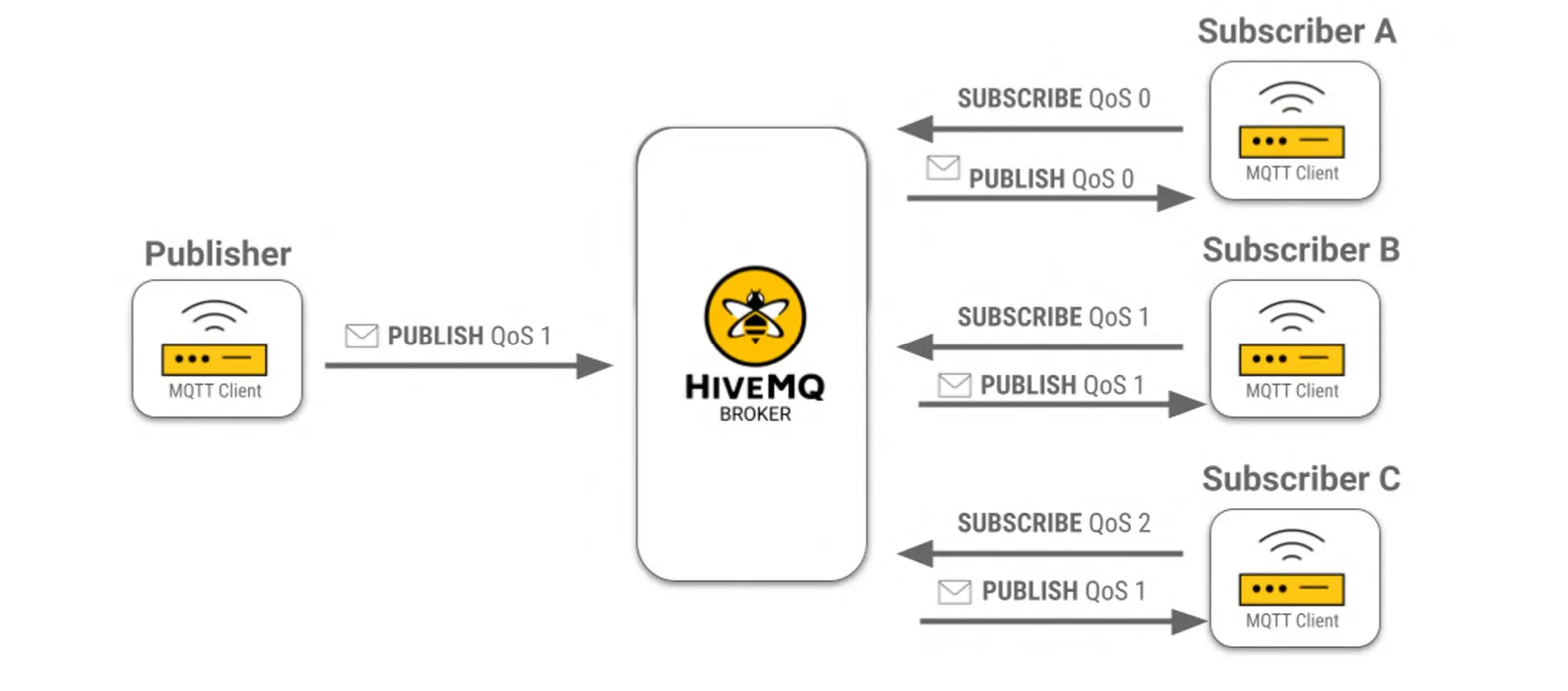

Attenzione ai sequence diagram CORRETTO:

https://www.hivemq.com/sb-assets/f/243938/1774x782/705e7b49d8/debunking-common-mqtt-qos-misconceptions-image-2.webp

MQTT QoS e QoS di Sottoscrizione

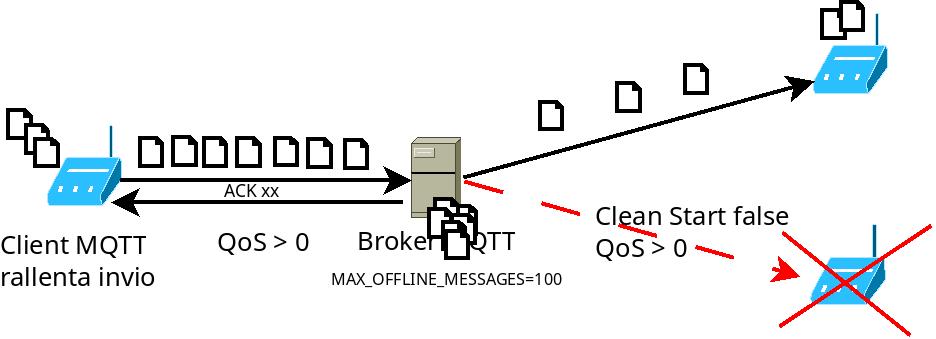

Esistono le code in MQTT?

Il flag Clean Session / Clean Start in accoppiata al QoS > 0 sia in pubblicazione che in sottoscrizione

Da usare quando:

• ci sono dei dati accumulabili per elaborazioni successive
• la mancanza di un campione può portare ad errori (!)

Inutile quando:

• quando il dato va consumato "fresco": accendere una luce
• nel caso in cui la perdita di campioni non comporti problemi

Domanda, come trasmettereste i valori di consumo di energia elettrica della vostra abitazione?

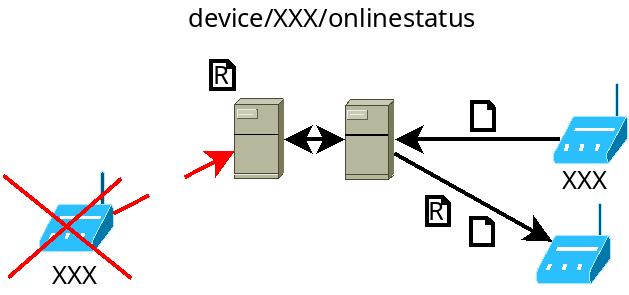

Per ogni topic è possibile manterene UN messaggio da inviare a tutti i sottoscrittori anche quando la sottoscrizione viene fatta dopo la pubblicazione dello stesso: il messaggio deve avere il flag retained attivo.

In altre parole è "l'ultimo valore noto" per quel topic.

Può essere eliminato pubblicando sullo stesso topic un messaggio con flag retained vuoto.

Quando è utile?

• Inivio di configurazioni anche quando il dispositivo è offline
• Dare l'ultimo stato a nuovi sottoscrittori (es: stato luce, temperatura, ecc...)
• Stato di connessione di un dispositivo (vedi LWT)

Alla connessione al Broker è possibile dire di, in caso di disconnessione non pulita, pubblicare un messaggio su un determinato topic

Può avere sia un QoS che flag Retained

Esempi pratici di utilizzo

• Conoscere lo stato connessione di un dispositivo
• Eseguire azioni di pulizia (es. chiudere file, disattivare segnali, liberare memoria in un altro sistema)

Chi invia il PING request?

Quando vengono inviati i ping?

Quando il broker invia l'LWT?

I messaggi con QoS > 0 sono recapitati nello stesso ordine di pubblicazione

Ma attenzione che i messaggi retained non fanno parte delle coda di invio e possono essere pubblicati prima, durante o dopo lo scodamneto dei messaggi

Per questo è importante non basarsi sull'ordine di arrivo dei messaggi in presenza di messaggi retained

Ancora più importante nel caso di Broker in cluster

Domanda: come evitare il problema visto in precedenza?

Permette di distributire i messaggi di un determinato topic verso diversi client

Basta sottoscriversi in questo modo: $share/sharename/topic

• Accesso anonimo
• Autenticazione tramite username/password (file, database, ecc.)
• Autenticazione tramite PSK
• Autenticazione tramite Certificati SSL

Uso di TLS per la crittografia

Access Control List (ACL)

Occhio a non finire su SHODAN!

Istruzioni su PAD

Realizziamo un sistema di chat, e vedremo aspetti quali:

• clean session e qos ricevere i messaggi quando siamo offline
• retained welcome message per gruppi o persone
• acl per sicurezza e privacy
• lwt stato online / offline di un utente

							mosquitto_sub -d -h mqtt.osys.it -u domenico -i domenico_sub -c --will-payload 'offline' --will-topic 'onlinestatus/domenico' --will-retain  -t 'onlinestatus/+' -t 'welcome/+' -t 'chat/private/domenico/+/messages'  -F '%t %I %j' -q 1

							mosquitto_pub -d -h mqtt.osys.it -u cristina -i cristina_pub -t 'chat/private/domenico/cristina/messages' -m 'ciao!'

							mosquitto_sub -d -h mqtt.osys.it -u cristina -i cristina_sub -c --will-payload 'offline' --will-topic 'onlinestatus/cristina' --will-retain  -t 'onlinestatus/+' -t 'welcome/+' -t 'chat/private/cristina/+/messages'  -F '%t %I %j' -q 1


Possibilità di usare certificati client

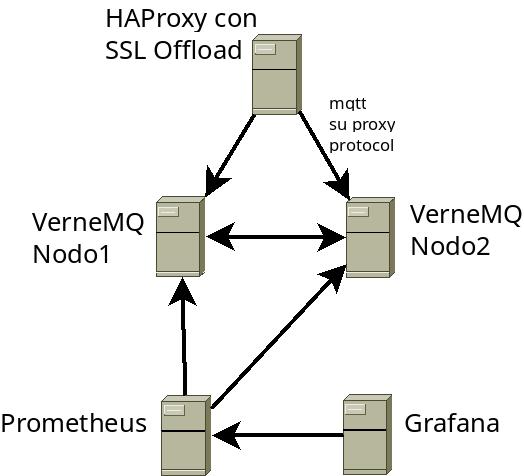

Uso di Proxy Protocol

Soggetto al CAP Theorem

Split-brain: Si ferma tutto! (sub e pub)

Esempio di bridge con mqtt.eclipseprojects.io

							- DOCKER_VERNEMQ_PLUGINS__VMQ_BRIDGE=on
							- DOCKER_VERNEMQ_VMQ_BRIDGE__TCP__SBR0=mqtt.eclipseprojects.io:1883
							- DOCKER_VERNEMQ_VMQ_BRIDGE__TCP__SBR0__CLEANSESSION=on
							- DOCKER_VERNEMQ_VMQ_BRIDGE__TCP__SBR0__CLIENT_ID=auto
							- DOCKER_VERNEMQ_VMQ_BRIDGE__TCP__SBR0__KEEPALIVE_INTERVAL=60
							- DOCKER_VERNEMQ_VMQ_BRIDGE__TCP__SBR0__TOPIC__1=hacklabcormano/* both 0
							- DOCKER_VERNEMQ_VMQ_BRIDGE__TCP__SBR0__TRY_PRIVATE=on


A seguito di manutenzioni / riavvii / crash

Uso HAProxy con un rate limit sulle nuove sessioni

Attenzione al parametro del S.O. net.core.somaxconn...
